Wickelwellen pneumatisch spannend mit Spannleisten ( Typ L )
Wickelwellen mit durchgehenden Spannleisten besitzen unter jeder Expansionsleiste einen Einzelschlauch. Sie sind dadurch servicefreundlich und leicht zu warten.
Previous image
Next image

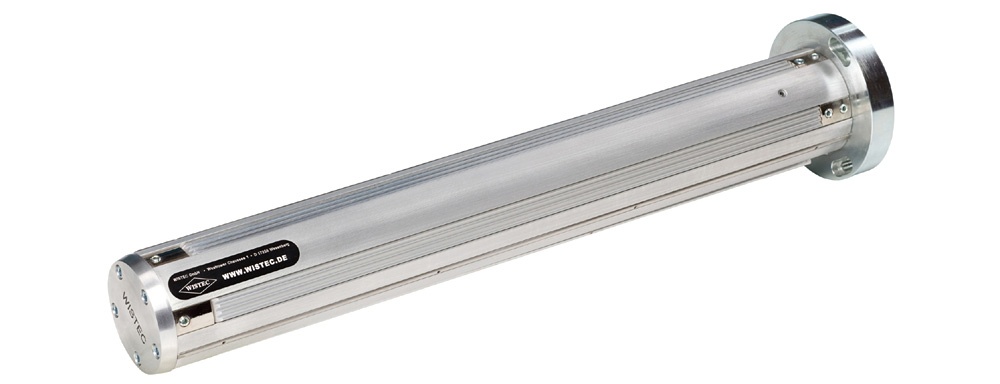

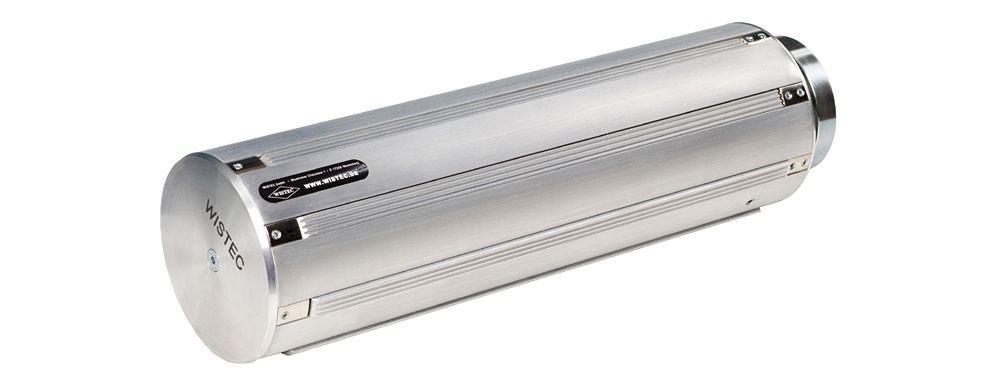

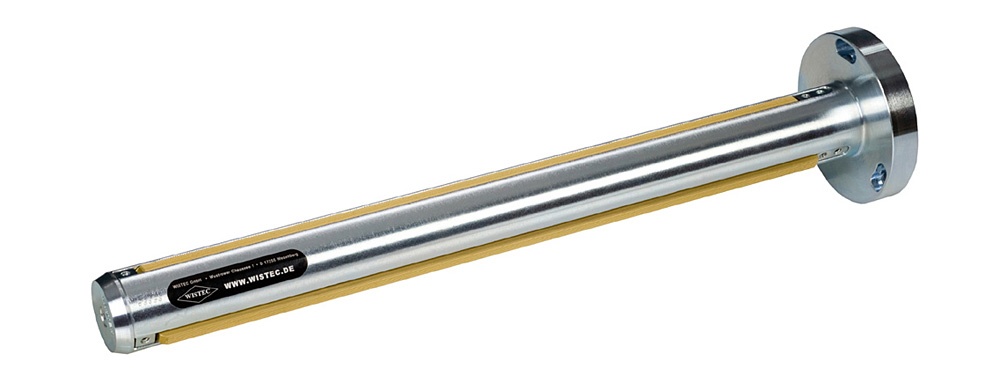

WISTEC Wickelwellen mit Spannleisten sind für jeden gewünschten Durchmesser lieferbar, hier eine Auswahl

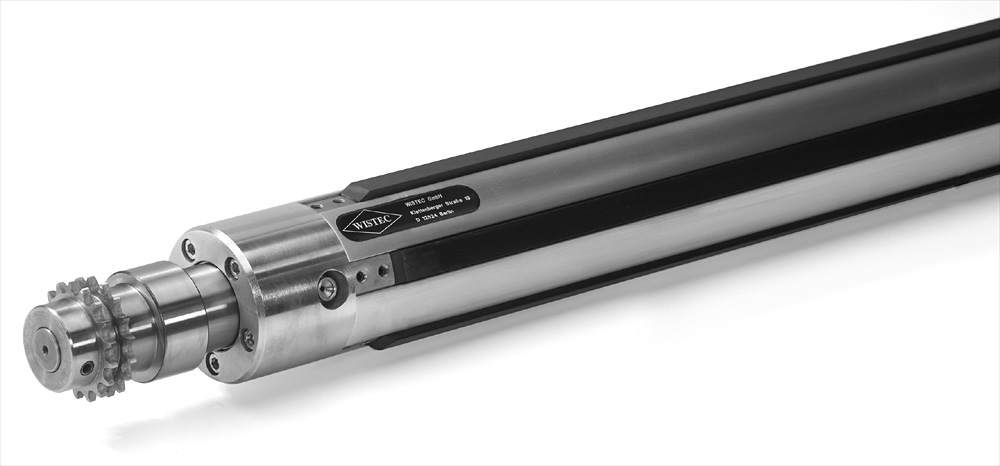

WISTEC Spannwelle für 76 mm Hülseninnendurchmesser, 5 gummierte Spannleisten am Umfang, Ausführung als Extruderwelle Der Wellenkörper ist drehbar auf den Zapfen gelagert.
Wickelwellen mit durchgehenden Spannleisten eignen sich für den Einsatz bei Ab- und Aufwicklungen, insbesondere zur Aufwicklung von Mehrfachnutzen. Auch spezielle Anwendungen im Extruderbereich können realisiert werden.
Eine Reihe von Anwendungen in der Verarbeitungsindustrie verlangen einseitig gelagerte Wickelwellen. Auch diese Anwendungen können mit Leistenwellen gut realisiert werden. Vorteilhaft ist das günstige Verhältnis von Expansionslänge zur Gesamtlänge.

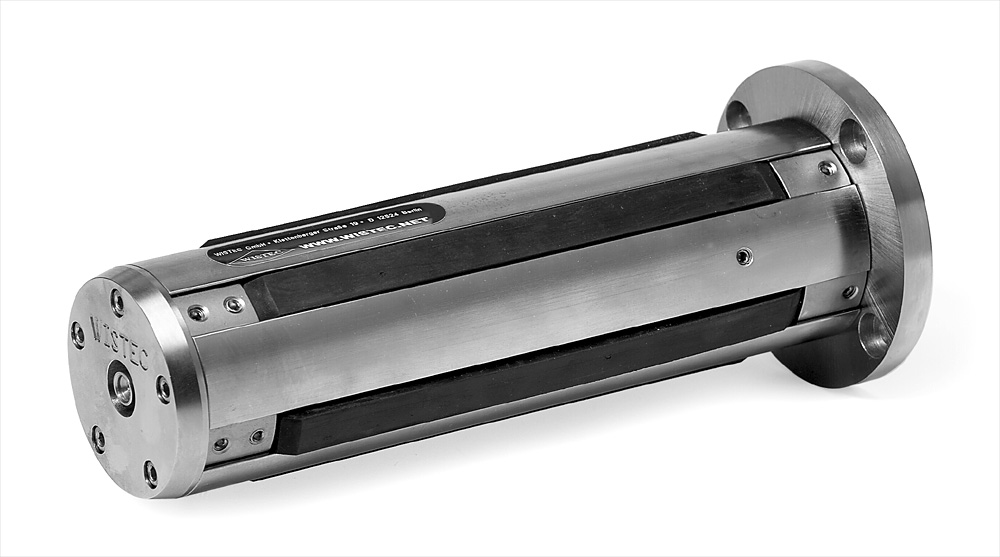

WISTEC Wickelwelle in flanschmontierter Ausführung; Belüftung über stirnseitiges Ventil.

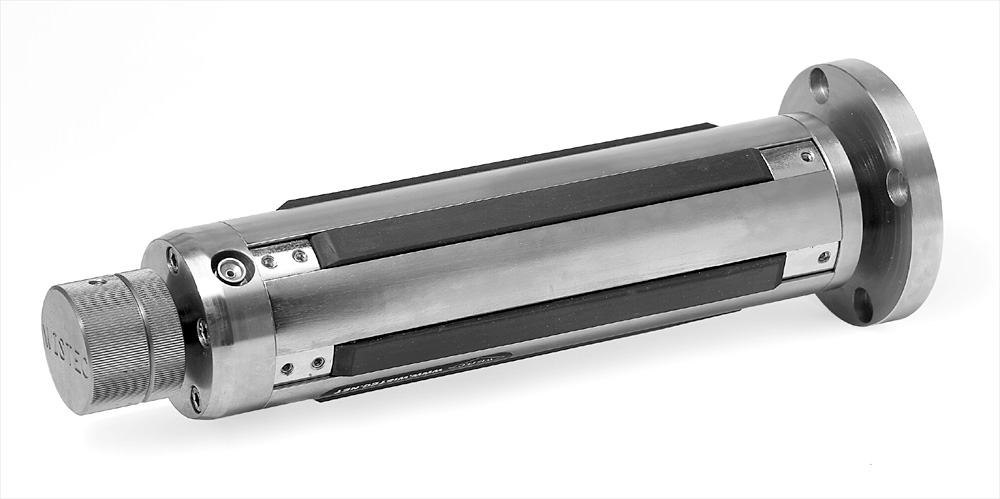

WISTEC Wickelwelle für 76 mm Hülseninnendurchmesser Mittels der stirnseitig angebrachten Rändelschraube läßt sich der Wellenkörper um +/- 10 mm justieren.
Um notwendige Bahnkorrekturen vornehmen zu können, wurden axial justierbare Wellen entwickelt, ein Vorteil, den man nicht nur in der Etikettenindustrie nutzt.
Für die schnelle und einfache Montage in Verarbeitungsmaschinen werden die Wellen optional komplett mit Lagerung und Luftzufuhr beigestellt.

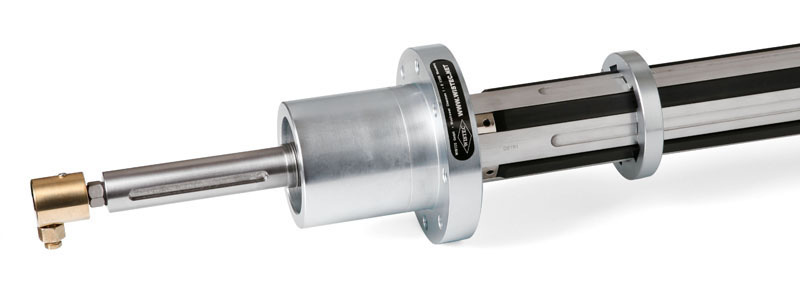

WISTEC Wickelwelle, einbaufertig mit Flanschlagerung, Hülsenanschlag und Dreheinführung für die Druckluftzufuhr

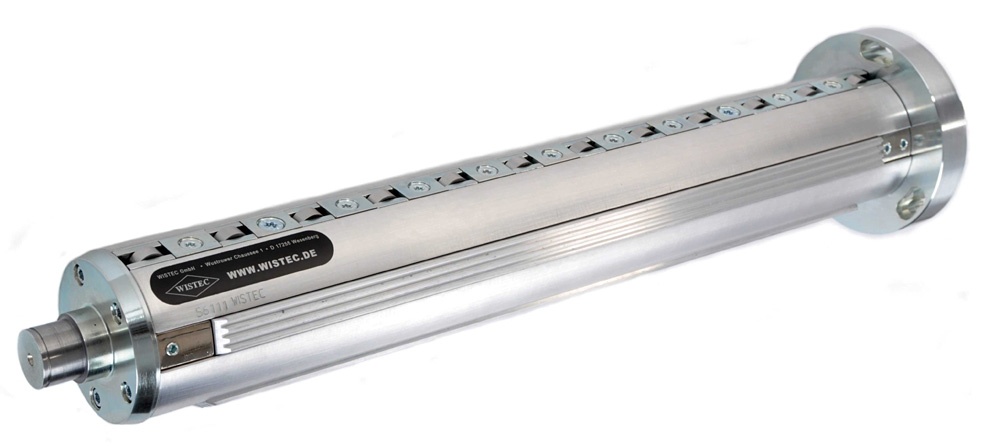

WISTEC Pneumatische Spannwellen mit Spannleisten und integrierten Rollenbahnen für den leichteren Rollenwechsel
Bei höheren Rollengewichten ist es hilfreich, dem Bearbeiter die Rollenentnahme zu erleichtern. Dazu werden zwischen den Expansionsleisten Rollenbahnen angeordnet. Im entspannten Zustand haben sie Kontakt zum Hülseninnendurchmesser und die Fertigrolle lässt sich leicht herunter schieben. Hier ein Beispiel aus der Praxis.
Durch den Einsatz von Spannleistenwellen lassen sich im Fertigungsprozess mit wechselnden Durchmessern Komplettlösungen in Form von Schnellwechsel-Systemen realisieren.
WISTEC pneumatische Spannwelle für die Hülseninnendurchmesser 35 und Adapter für 65 mm
