Pneumatische Spannköpfe werden häufig als Adapter eingesetzt. Montiert auf Spannwellen oder Tragrohren gewährleisten sie ein sicheres Spannen der Hülsen.

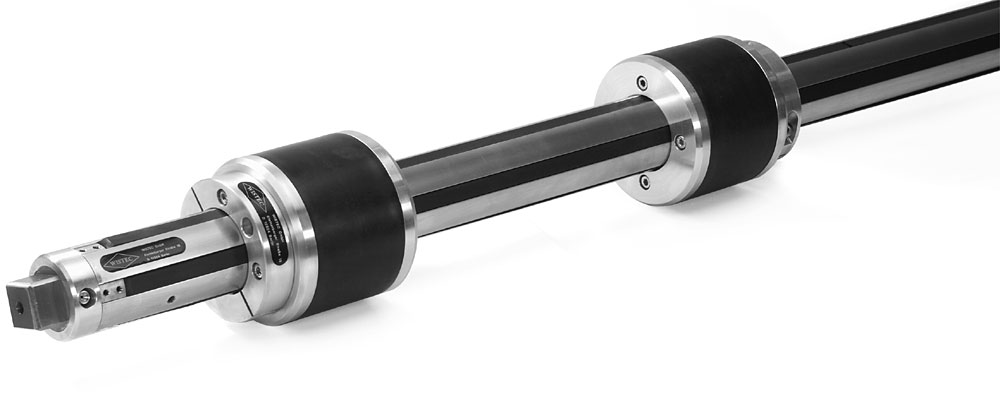

Zwei WISTEC Spannköpfe als Adapter ermöglichen die Aufnahme von 150 mm Hülsen auf einer 76 mm pneumatischen Wickelwelle.
Durch eine Reihenschaltung von zwei oder mehreren Spannköpfen und die Bedienung mittels eines Ventils wird ein schneller Hülsenwechsel erreicht.
Reihenschaltung von zwei WISTEC Adapterspannköpfen, stabile Ausführung mit Spannkeilen Expansionsbereich für150 mm und 6“ Hülsen
WISTEC Pneumatischer Spannkopf für Hülseninnendurchmesser 76 mm (3“, Stahlausführung, Maximaler Tragrohr-durchmesser 40 mm
Entsprechend dem Anwendungsfall sind nahezu alle Durchmesser und Ausführungen lieferbar.
Pneumatische Adapterspannköpfe können nach Kundenvorgabe in allen gewünschten Längen gefertigt werden. Bei größeren Längenwerten empfehlen sich zwei-gegenläufig zentrierende-Klemmflansche
WISTEC Spannkopf von 3“ auf 6“, herstellerbezogene Länge
Adapterspannkopf für längere Ausführungen mit zwei Klemmflanschen
WISTEC Pneumatischer Spannkopf für Hülseninnendurchmesser von 350 mm, 16 Stück Spannleisten am Umfang. Als Aufnahme dient eine 40 mm Vierkantwelle.
Für größere Hülseninnendurchmesser ergeben sich durch den Einsatz von Spannleisten kaum technologische Grenzen.
Um Adapterspannköpfe für größere Durchmesser per Hand noch bewegen zu können, kommen leichte Materialien zum Einsatz.
WISTEC Adapterspannkopf, Trägerwelle Ø 300 mm, Hülseninnendurchmesser 406 mm aus PA 6, Gewicht 35 kg bei einer Länge vom 850 mm
WISTEC Adapterspannkopf, fünf Spannschalen am Umfang, leichte Ausführung, Polyamid / Aluminium
Eine Ausführung mit Spannschalen empfiehlt sich, wenn kleine Hülsenwandstärken vorliegen. so können Deformationen der Hülsen vermieden werden.
